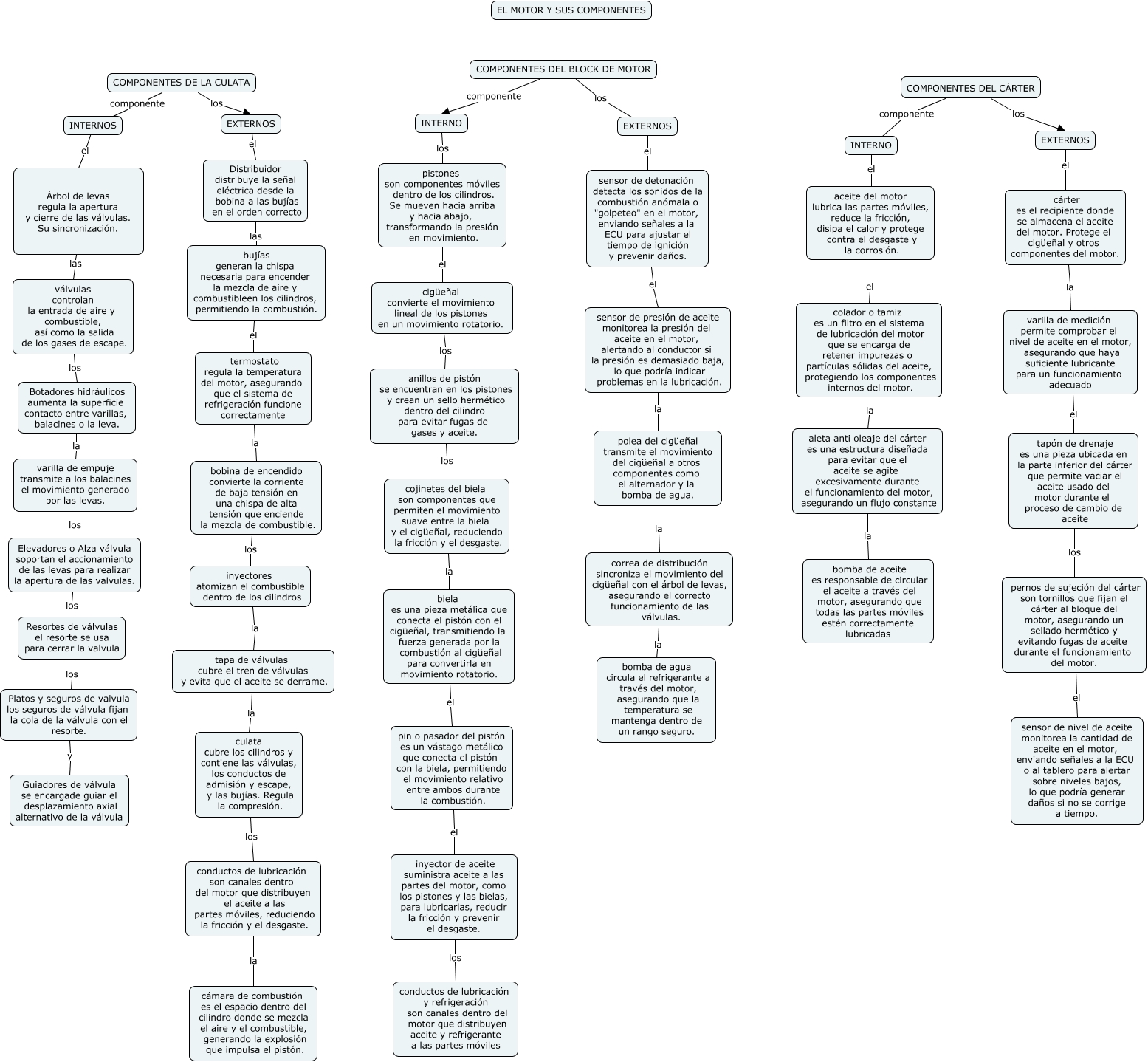

Este Cmap, tiene información relacionada con: motores y sus componentes, biela es una pieza metálica que conecta el pistón con el cigüeñal, transmitiendo la fuerza generada por la combustión al cigüeñal para convertirla en movimiento rotatorio. el pin o pasador del pistón es un vástago metálico que conecta el pistón con la biela, permitiendo el movimiento relativo entre ambos durante la combustión., sensor de presión de aceite monitorea la presión del aceite en el motor, alertando al conductor si la presión es demasiado baja, lo que podría indicar problemas en la lubricación. la polea del cigüeñal transmite el movimiento del cigüeñal a otros componentes como el alternador y la bomba de agua., tapón de drenaje es una pieza ubicada en la parte inferior del cárter que permite vaciar el aceite usado del motor durante el proceso de cambio de aceite los pernos de sujeción del cárter son tornillos que fijan el cárter al bloque del motor, asegurando un sellado hermético y evitando fugas de aceite durante el funcionamiento del motor., bobina de encendido convierte la corriente de baja tensión en una chispa de alta tensión que enciende la mezcla de combustible. los inyectores atomizan el combustible dentro de los cilindros, INTERNOS el Árbol de levas regula la apertura y cierre de las válvulas. Su sincronización., EXTERNOS el Distribuidor distribuye la señal eléctrica desde la bobina a las bujías en el orden correcto, inyectores atomizan el combustible dentro de los cilindros la tapa de válvulas cubre el tren de válvulas y evita que el aceite se derrame., inyector de aceite suministra aceite a las partes del motor, como los pistones y las bielas, para lubricarlas, reducir la fricción y prevenir el desgaste. los conductos de lubricación y refrigeración son canales dentro del motor que distribuyen aceite y refrigerante a las partes móviles, Elevadores o Alza válvula soportan el accionamiento de las levas para realizar la apertura de las valvulas. los Resortes de válvulas el resorte se usa para cerrar la valvula, EXTERNOS el sensor de detonación detecta los sonidos de la combustión anómala o "golpeteo" en el motor, enviando señales a la ECU para ajustar el tiempo de ignición y prevenir daños., Resortes de válvulas el resorte se usa para cerrar la valvula los Platos y seguros de valvula los seguros de válvula fijan la cola de la válvula con el resorte., Árbol de levas regula la apertura y cierre de las válvulas. Su sincronización. las válvulas controlan la entrada de aire y combustible, así como la salida de los gases de escape., aceite del motor lubrica las partes móviles, reduce la fricción, disipa el calor y protege contra el desgaste y la corrosión. el colador o tamiz es un filtro en el sistema de lubricación del motor que se encarga de retener impurezas o partículas sólidas del aceite, protegiendo los componentes internos del motor., cárter es el recipiente donde se almacena el aceite del motor. Protege el cigüeñal y otros componentes del motor. la varilla de medición permite comprobar el nivel de aceite en el motor, asegurando que haya suficiente lubricante para un funcionamiento adecuado, COMPONENTES DEL BLOCK DE MOTOR los EXTERNOS, Distribuidor distribuye la señal eléctrica desde la bobina a las bujías en el orden correcto las bujías generan la chispa necesaria para encender la mezcla de aire y combustibleen los cilindros, permitiendo la combustión., COMPONENTES DEL BLOCK DE MOTOR componente INTERNO, culata cubre los cilindros y contiene las válvulas, los conductos de admisión y escape, y las bujías. Regula la compresión. los conductos de lubricación son canales dentro del motor que distribuyen el aceite a las partes móviles, reduciendo la fricción y el desgaste., tapa de válvulas cubre el tren de válvulas y evita que el aceite se derrame. la culata cubre los cilindros y contiene las válvulas, los conductos de admisión y escape, y las bujías. Regula la compresión., COMPONENTES DE LA CULATA componente INTERNOS
